La creazione di un modello 3D ultra-realistico del territorio comunale – base per la costruzione di un Gemello Digitale della città – avviene attraverso due fasi ben distinte: la raccolta dei dati in volo e la successiva elaborazione dei dati.



RACCOLTA DEI DATI IN VOLO

Nella prima fase un aereo monomotore, equipaggiato con tecnologia fotogrammetrica all’avanguardia, sorvola l’intero territorio comunale. Questo sistema di cattura delle immagini georeferenziate funziona a una frequenza di 8 fotogrammi al secondo grazie a telecamere motorizzate da 150 Mpixel e dotate di sensori di posizione e giroscopici.

L’aereo vola ad un’altezza compresa tra 2.200 e 2.400 piedi sopra il terreno, garantendo l’acquisizione di immagini ad alta risoluzione di ogni dettaglio del territorio.

Nonostante la vastità dell’area da coprire e grazie all’autonomia operativa del velivolo, la raccolta dei dati necessari per una superficie di 100 km quadrati avviene in un periodo stimato di soli due giorni, a condizione che le condizioni meteorologiche siano favorevoli.



ELABORAZIONE DEI DATI

Dopo la raccolta dei dati arriva la seconda fase: l’elaborazione 3D post-processing. In questa fase tutte le immagini acquisite durante il volo vengono elaborate mediante algoritmi specifici di calcolo, tra cui ContextCapture e 3D pattern matching and recognition.

Questo sofisticato processo di elaborazione trasforma le immagini in una nuvola di punti tridimensionali con una risoluzione di 3 cm per pixel. Questa rappresentazione tridimensionale del territorio è la base per la creazione del modello 3D ultra-realistico del Comune e, quindi, del Gemello Digitale della città.

Il processo non si ferma qui. Durante la fase di elaborazione vengono creati e classificati modelli 3D di tutti gli oggetti presenti sul territorio al momento del volo: edifici, alberi, strade, infrastrutture – nulla viene lasciato fuori.



RISULTATO FINALE

In sintesi, si tratta di un processo rivoluzionario in due fasi il cui risultato finale è un modello tridimensionale incredibilmente dettagliato e accurato del territorio, ossia la base per costruire un Gemello Digitale che permette di rivoluzionare il modo in cui gestiamo, progettiamo e interagiamo con il nostro ambiente urbano. Si tratta di un passo avanti significativo verso il futuro delle città intelligenti.


Immagina una piattaforma web che trasforma l’intera città in un modello tridimensionale, accessibile con un semplice clic: questa è la rivoluzionaria piattaforma all-in-one di 3D Smart City, pensata per trasformare il modo in cui amministriamo, viviamo e interagiamo con le nostre città.



CHE COSA TROVI NELLA PIATTAFORMA

Questa piattaforma incorpora vari elementi chiave: modelli 3D, una nuvola di punti geometrici, un’ortofoto dell’area, un Modello Digitale di Superficie (DSM) e un Modello Digitale del Terreno (DTM).

Questi componenti non sono soltanto potenti strumenti visivi, ma rappresentano soprattutto una miniera di dati preziosi che possono essere utilizzati per gestire, controllare e migliorare l’efficienza del territorio.

La piattaforma prevede due tipologie di accesso: una back-office per gli addetti ai lavori degli uffici comunali e una front-office per cittadini, professionisti e stakeholder.



ACCESSO BACK-OFFICE

Lato back-office, l’interfaccia della piattaforma viene personalizzata in base ai bisogni e alle competenze delle varie Unità Operative dell’Ente. Questo consente a ciascun dipendente comunale di avere accesso alle funzioni e ai dati di cui ha bisogno per svolgere al meglio il suo lavoro.

Ad esempio, un tecnico del piano regolatore potrebbe utilizzare il DSM per capire le zone permeabili e impermeabili, mentre un responsabile della manutenzione stradale potrebbe utilizzare il modello 3D per programmare lavori di riparazione.



ACCESSO FRONT-OFFICE

La piattaforma, tuttavia, non è destinata solo agli addetti ai lavori. Grazie all’accesso front-office, è progettata per essere utilizzata anche dai cittadini, dai professionisti e dagli stakeholder. Gli utenti possono essere profilati in base a competenze e interessi e la piattaforma prevede l’attivazione di diverse funzioni in base alle loro esigenze.

Per i cittadini e gli stakeholder la piattaforma funziona come un “Free Viewer“, che fornisce una visione di base della città in 3D. Questo può essere utile per comprendere meglio i piani di sviluppo urbano, per visualizzare le modifiche proposte o per vedere come la città sta cambiando.

Per i professionisti e le aziende è attiva la modalità “Professional Viewer”, che offre funzionalità avanzate. Queste includono la capacità di prendere misure dimensionali, di visualizzare viste ad alta risoluzione e di interagire in modi più sofisticati con il modello 3D. Questo può essere estremamente utile per gli architetti, gli ingegneri, i progettisti urbanisti e altri professionisti che lavorano su progetti legati allo sviluppo della città.



UTILITÀ DELLA PIATTAFORMA ALL-IN-ONE

In sostanza, la piattaforma all-in-one di 3D Smart City è un potente strumento di digitalizzazione che può non solo migliorare notevolmente la gestione del territorio e aumentare l’efficienza amministrativa, ma anche rendere i cittadini più coinvolti e informati sul loro ambiente urbano.

È una visione innovativa del futuro delle nostre città che prevede un cambiamento nel modo in cui interagiamo con i luoghi in cui viviamo.



LIBRERIA DI MODELLI 3D PREDEFINITI

Nel processo di costruzione di questa piattaforma digitale completa e integrata, un passo importante riguarda la possibilità di creare una libreria di modelli 3D predefiniti. Questo insieme di modelli, rappresentanti una vasta gamma di elementi presenti nel territorio comunale, può arricchire ulteriormente la rappresentazione tridimensionale del territorio.

Immagina, per esempio, di avere a disposizione modelli 3D di edifici, auto, furgoni, gru e altri mezzi di cantiere. Questi modelli, facilmente inseribili all’interno della piattaforma digitale, possono permettere una visualizzazione ancora più dettagliata e realistica del territorio.

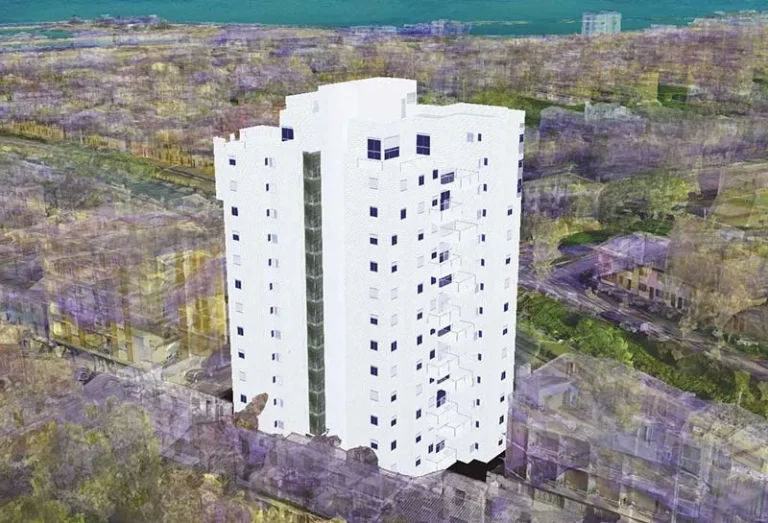

Ma non è tutto. La libreria di modelli 3D predefiniti può svolgere un ruolo chiave nella pianificazione e nella gestione del territorio. Pensa, ad esempio, all’opportunità di visualizzare virtualmente l’effetto di un nuovo edificio in un determinato contesto urbano oppure di prevedere l’impatto di un cantiere sulla circolazione stradale. Si tratta di strumenti di simulazione che possono contribuire a una decisione informata e consapevole.

Inoltre, la disponibilità di una libreria di modelli 3D può facilitare l’interazione con i cittadini e altri stakeholder. Tramite la piattaforma digitale, questi potranno visualizzare in modo intuitivo e accattivante le informazioni territoriali, contribuendo ad una maggiore trasparenza e partecipazione.

Infine, la libreria di modelli 3D predefiniti può rappresentare un notevole risparmio di tempo e risorse. Invece di dover creare ogni volta un nuovo modello 3D per un progetto o un piano, è possibile attingere a questa collezione di modelli pronti all’uso.

Quindi, l’aggiunta di una libreria di modelli 3D predefiniti alla piattaforma digitale non solo potenzia la sua capacità di rappresentare in modo accurato il territorio, ma fornisce anche strumenti utili per la pianificazione, la gestione e la comunicazione territoriali.


Altro elemento chiave della tecnologia 3D Smart City è rappresentato dalla possibilità di integrare le banche dati a disposizione del Comune, sia quelle statiche (catasto, piani urbanistici, anagrafiche, modelli matematici creati per generare evidenze fiscali e patrimoniali, sociali, statistiche, turistiche ecc.), sia quelle dinamiche (informazioni provenienti in tempo reale da sensoristica IoT, strumentazione di monitoraggio di edifici, della viabilità, della sicurezza ecc.).



TUTTI I DATI RELATIVI AL TERRITORIO COMUNALE IN UN’UNICA PIATTAFORMA

L’armonizzazione di tutti i dati relativi al territorio comunale in un’unica piattaforma digitale è un passaggio fondamentale per sfruttare appieno le potenzialità offerte dalla tecnologia 3D Smart City e dare vita a un Gemello Digitale. Questa integrazione di dati statici e dinamici non solo consente una visione più completa e precisa del territorio, ma apre anche la strada a un’ampia gamma di benefici tangibili.



BENEFICI DELL’INTEGRAZIONE DI DATI STATICI E DINAMICI

Innanzitutto, l’accesso a una singola fonte di informazioni coerenti e aggiornate può semplificare notevolmente le operazioni quotidiane. Pensiamo alla gestione del Catasto e del Piano Regolatore Generale (PRG): con tutti i dati accessibili da un’unica piattaforma, il monitoraggio e l’aggiornamento di queste informazioni diventano molto più efficienti.

In secondo luogo, la piattaforma offre la possibilità di visualizzare i dati in un contesto geospaziale, grazie all’integrazione di shapefiles. Questo permette di esaminare le informazioni nel loro contesto territoriale, favorendo una migliore comprensione dei fenomeni territoriali e urbanistici e rendendo più efficace la pianificazione delle politiche di sviluppo.

Un terzo beneficio riguarda l’efficienza amministrativa. L’accessibilità e l’organizzazione di tutte le informazioni in un unico luogo possono semplificare le procedure burocratiche, accelerando i tempi di risposta e aumentando l’efficacia del lavoro degli uffici comunali.

Un quarto vantaggio consiste nel miglioramento della comunicazione e dell’interazione con i cittadini. Avendo a disposizione una piattaforma che visualizza dati aggiornati e accurati, è possibile fornire informazioni chiare e trasparenti ai residenti, migliorando la fiducia nella gestione del territorio e favorendo la partecipazione attiva nella vita della comunità.

Infine, grazie alla piattaforma, si può ottenere un’efficace integrazione tra i dati statici e quelli dinamici. Questa caratteristica permette di seguire l’evoluzione del territorio in tempo reale, favorendo decisioni tempestive e ben informate in risposta alle dinamiche territoriali.

In sintesi, l’integrazione di tutte le banche dati del territorio comunale in una singola piattaforma digitale rappresenta un passo avanti fondamentale per la modernizzazione della gestione del territorio. Attraverso l’ottimizzazione delle operazioni quotidiane, la migliore comprensione del contesto territoriale, l’aumento dell’efficienza amministrativa, l’incremento della trasparenza verso i cittadini e l’integrazione di dati statici e dinamici, la piattaforma offre un insieme di strumenti potenti per affrontare le sfide del futuro.




Logo Simplex

Esplora 3D Smart City e scopri un nuovo modo di guardare il mondo

Video — 5 Minuti

Esempio pratico di applicazione

Una delle varie applicazioni del Gemello Digitale costruito con 3D Smart City riguarda la progettazione urbana: ecco un esempio pratico di utilizzo con l’inserimento di modelli 3D di elementi urbani quali palazzi, rotatorie e strade. Il vantaggio immediato è l’abbattimento di tempi e costi legati a misurazioni o sopralluoghi di tecnici e periti.
